Серия TREI-5B-04 M800

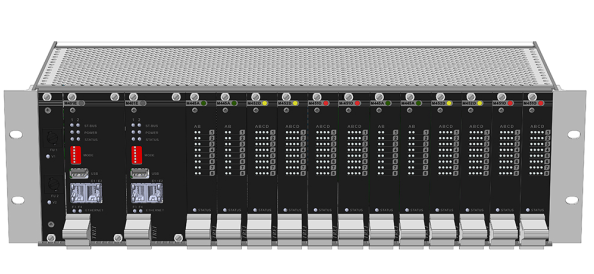

Серия M800 - это компактные многофункциональные устройства автоматического контроля и управления в 19'' конструктиве (ГОСТ Р МЭК60297-3-101). Устройства программного управления TREI-5B-04 серии M800 предназначены для сбора и обработки аналоговых и дискретных информационных сигналов с первичных преобразователей и приборов в схемах автономного управления или в составе распределенной системы управления, а также для формирования и выдачи управляющих воздействий на объект управления.

Контроллеры серии M800 разработаны для работы в ответственных системах, где требуется высокая надежность работы оборудования и позволяют производить многоуровневое резервирование: канал- модуль- каркас, включая процессорные мастер-модули, модули питания, модули ввода/вывода, а также интерфейсные каналы связи.

Устройства являются аттестованными средствами измерения (государственный реестр средств измерений №31404-08) и применяются в системах автоматического контроля и управления технологическими процессами на производственных предприятиях в различных отраслях промышленности, в том числе в системах противоаварийных блокировок и защит. Устройства могут работать в качестве информационно-управляющего устройства как автономно, так и в составе АСУТП.

.

  • Описание
  • Модели
  • Документация

В состав контроллера TREI-5B-04 серии M800 входят следующие модули:

M841E – мастер-модуль на базе PC. Предназначен для использования в качестве центрального вычислительного устройства контроллера, выполнения сбора информации с каналов ввода, программно-логической обработки полученной информации и выдачи управляющих воздействий в каналы вывода.

M832C – интеллектуальный модуль ввода/вывода с интерфейсом ST-BUS(M) с возможностью установки до 8 мезонин-модулей, до 32 каналов ввода/вывода (может работать автономно);

М800 – серия интеллектуальных модулей ввода/вывода с интерфейсом ST-BUS(M), каждый модуль содержит фиксированный набор каналов ввода/вывода:

модули дискретного ввода M843D, M843D-S, M854D, M855D, M843F, M843F-S;

модули дискретного вывода M841O, M843O, M843O-S, M833O-S, M851O, M852O, M854O;

модуль импульсного вывода M843G;

модули дискретного ввода/вывода M841B, M851B, M852B, M854B;

модуль дискретного ввода/вывода M855DO;

модуль релейного вывода M841R1;

модуль аналогового ввода M831A;

модуль аналогового ввода тока M842A, M851A;

модуль аналогового ввода напряжения M842A3;

модуль аналогового ввода сопротивления и температуры по 3-х и4-х проводной схеме M831T;

модуль аналогового вывода тока M831V;

модуль задатчиков M830P;

модуль питания.

М800-MUX – серия интеллектуальных модулей ввода/вывода с мультиплексированием каналов аналогового ввода с интерфейсом ST-BUS(M):

модуль аналогового ввода тока M845A1;

модуль аналогового ввода температуры, напряжения и сопротивления M845A2;

модуль аналогового ввода напряжения до 10В M845A3;

модуль аналогового ввода температуры и сопротивления M835T;

мезонин-модули – законченные узлы, реализующие функцию гальванического разделения и нормирования сигналов ввода/вывода:

мезонин-модули дискретного ввода M2DI/M4DI;

мезонин-модули дискретного вывода M2DO/M4DO;

мезонин-модули дискретного вывода M2DO-20-CF, MDO-40-CF;

мезонин-модули аналогового ввода MAI, MAR, M2AI, M4AI, MAI-P-F;

мезонин-модули аналогового ввода температуры MTC, MTR;

мезонин-модули аналогового вывода тока MAOI;

мезонин-модули аналогового вывода напряжения MAOU;

мезонин-модули MCI, MPRX, MHI, MHO, MOPC, MOPV.

модуль усилителя частотных сигналов M891I;

модули питания.

Руководство по эксплуатации предоставляется по запросу по адресу: info@trade-engeeniring.kz

Оставить заявку

Описание

Модели

В состав контроллера TREI-5B-04 серии M800 входят следующие модули:

M841E – мастер-модуль на базе PC. Предназначен для использования в качестве центрального вычислительного устройства контроллера, выполнения сбора информации с каналов ввода, программно-логической обработки полученной информации и выдачи управляющих воздействий в каналы вывода.

M832C – интеллектуальный модуль ввода/вывода с интерфейсом ST-BUS(M) с возможностью установки до 8 мезонин-модулей, до 32 каналов ввода/вывода (может работать автономно);

М800 – серия интеллектуальных модулей ввода/вывода с интерфейсом ST-BUS(M), каждый модуль содержит фиксированный набор каналов ввода/вывода:

модули дискретного ввода M843D, M843D-S, M854D, M855D, M843F, M843F-S;

модули дискретного вывода M841O, M843O, M843O-S, M833O-S, M851O, M852O, M854O;

модуль импульсного вывода M843G;

модули дискретного ввода/вывода M841B, M851B, M852B, M854B;

модуль дискретного ввода/вывода M855DO;

модуль релейного вывода M841R1;

модуль аналогового ввода M831A;

модуль аналогового ввода тока M842A, M851A;

модуль аналогового ввода напряжения M842A3;

модуль аналогового ввода сопротивления и температуры по 3-х и4-х проводной схеме M831T;

модуль аналогового вывода тока M831V;

модуль задатчиков M830P;

модуль питания.

М800-MUX – серия интеллектуальных модулей ввода/вывода с мультиплексированием каналов аналогового ввода с интерфейсом ST-BUS(M):

модуль аналогового ввода тока M845A1;

модуль аналогового ввода температуры, напряжения и сопротивления M845A2;

модуль аналогового ввода напряжения до 10В M845A3;

модуль аналогового ввода температуры и сопротивления M835T;

мезонин-модули – законченные узлы, реализующие функцию гальванического разделения и нормирования сигналов ввода/вывода:

мезонин-модули дискретного ввода M2DI/M4DI;

мезонин-модули дискретного вывода M2DO/M4DO;

мезонин-модули дискретного вывода M2DO-20-CF, MDO-40-CF;

мезонин-модули аналогового ввода MAI, MAR, M2AI, M4AI, MAI-P-F;

мезонин-модули аналогового ввода температуры MTC, MTR;

мезонин-модули аналогового вывода тока MAOI;

мезонин-модули аналогового вывода напряжения MAOU;

мезонин-модули MCI, MPRX, MHI, MHO, MOPC, MOPV.

модуль усилителя частотных сигналов M891I;

модули питания.

Документация

Руководство по эксплуатации предоставляется по запросу по адресу: info@trade-engeeniring.kz
