Серия модулей TREI-5B-05 ECO

Модули TREI-5B-05 ECO представляют собой отдельное семейство модулей в составе контроллера TREI-5B-05 и открывают новые возможности применения контроллера.

Модули серии ECO предназначены для ввода/вывода сигналов различного вида (дискретных, аналоговых, импульсных и прочих), а также осуществления программного управления каналами в соответствии с технологической программой, записанной в энергонезависимую память. Модули серии ECO ориентированы на эффективное и недорогое решение задач в распределенных системах автоматизации любой сложности с повышенными требованиями к надежности функционирования.

В состав модулей серии ECO входят как интеллектуальные устройства (мастер-модули), которые выполняют обработку сигналов в соответствии с технологической программой, так и простые устройства ввода/вывода (модули ввода/вывода).

  • Описание
  • Модели
  • Документация

Особенности серии ECO:

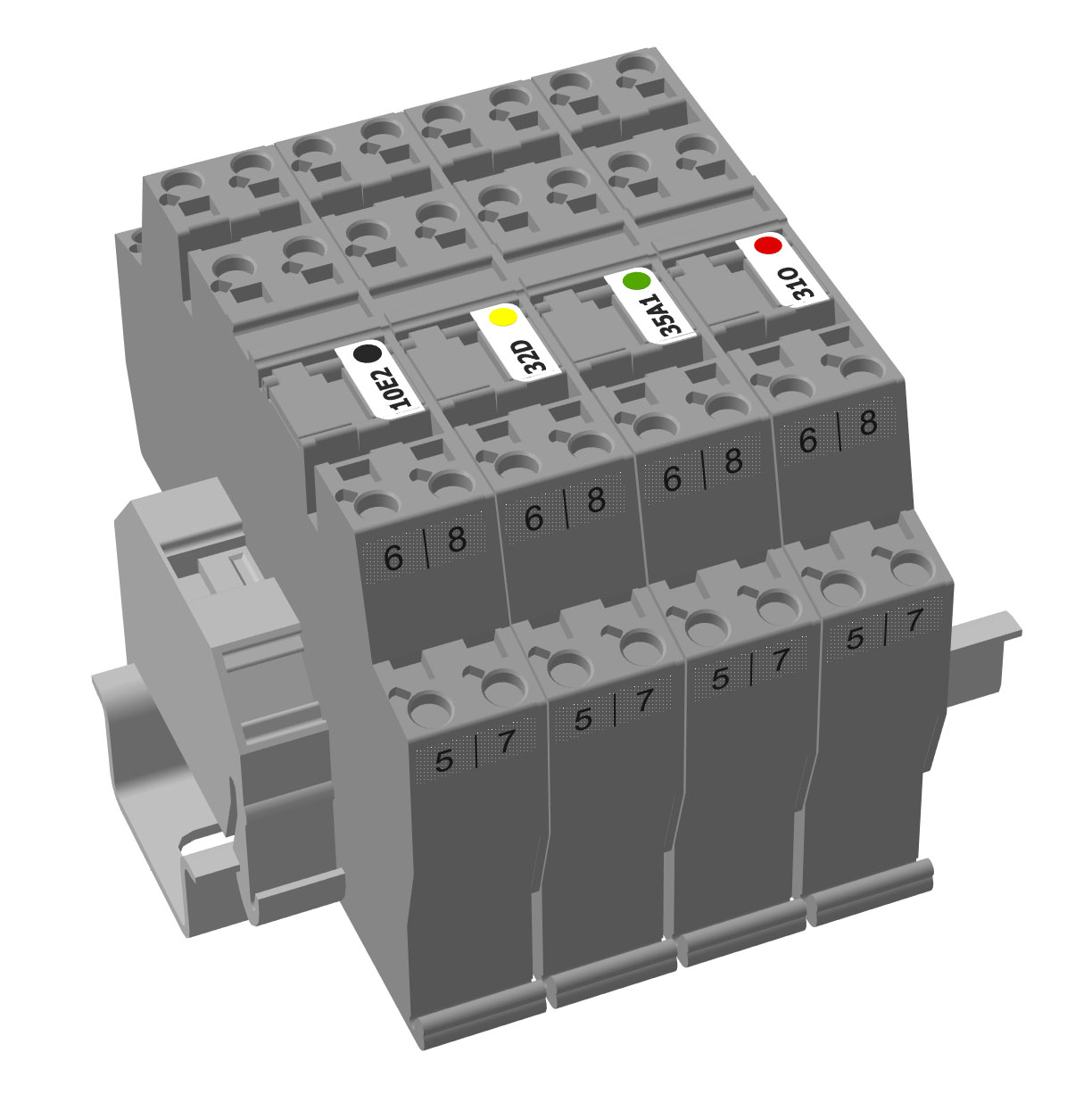

  • конструкция устройства на стандартной DIN-рейке;
  • поддержка одним мастер-модулем до 256 физических каналов ввода-вывода;
  • информационное взаимодействие между модулями контроллера осуществляется по оптическому интерфейсу IR-BUS c помощью инфракрасных приемопередатчиков;
  • встроенный GSM модем (мастер-модуль  серии ECO) обеспечивает  возможность  доступа контроллера в сеть сотовой связи GSM (850/900/1800/1900 МГц) для удаленного управления, мониторинга и сигнализации через GPRS/SMS посредством мобильного телефона или GSM модема;
  • интерфейсы связи: оптическая шина IR-BUS, Ethernet 10/100, ST-BUSM (на базе RS-485), GSM-интерфейс;
  • устройства устойчивы к электромагнитным помехам по ГОСТ CISPR 24;
  • эмиссия гармонических составляющих тока УПУ«TREI-5B» соответствует классу А по ГОСТ 30804.3.2;
  • УПУ«TREI-5B» соответствуют требованиям ГОСТ 30804.3.3;
  • радиопомехи, излучаемые устройством, соотвествуют классу Б по ГОСТ 30805.22.

В серию модулей ECO входят следующие модули:

  • мастер-модули M1010E, M1010E2 с интерфейсом RS-485 (2 линии);
  • мастер-модули M1011E, M1011E2 с Ethernet;
  • мастер-модули M1012E, M1012E2 с встроенным GSM модемом;
  • модули дискретного ввода с каналами с общей точкой M1031D, M1032D;
  • модуль импульсного ввода с каналами с общей точкой M1032D-I;
  • модуль дискретного ввода напряжения(24 VDC) с изолированными каналами M1023D;
  • модуль дискретного ввода напряжения 220 V (AC/DC) с изолированными каналами M1023F;
  • модули дискретного вывода с каналами с общей точкой M1031O, M1032O;
  • модуль импульсного вывода с каналами с общей точкой M1031G;
  • модуль релейного вывода с изолированными каналами M1021R;
  • модуль аналогового ввода тока с каналами с общей точкой M1035A1;
  • модуль аналогового ввода напряжения с каналами с общей точкой M1035A3;
  • модуль аналогового ввода тока с изолированными каналами M1025A1;
  • модуль аналогового ввода напряжения и температуры с помощью термопар M1025A2;
  • модуль аналогового ввода напряжения и температуры с помощью термопар M1025A4;
  • модуль аналогового ввода сопротивления и температуры с подключением по 3-х или4-х проводной схеме M1015T;
  • модуль аналогового вывода тока и напряжения M1011V;
  • модуль коммуникационный RS-485 M1070S;
  • модуль телеизмерений M1071N.

Модули серии ECO c суффиксом (-H) имеют напряжение питания 220В (AC). В состав модулей -H входят:

  • мастер-модуль M1010E-H с интерфейсом RS-485 (2 линии) с питанием от 220В(AC);
  • модуль дискретного ввода M1023F-H;
  • модуль релейного вывода M1023R-H.

Руководство по эксплуатации предоставляется по запросу по адресу: info@trade-engeeniring.kz
