Серия модулей TREI-5B-04 SAFE (ПАЗ)

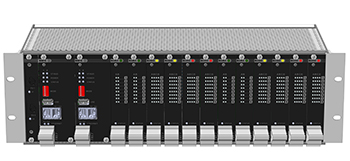

Модули серии SAFE, устройства программного управления TREI-5B-04, предназначены для применения в системах противоаварийных блокировок и защит.

Системы противоаварийных блокировок и защит (ПАЗ) являются важным компонентом системы обеспечения безопасности, которые позволяют минимизировать последствия в случае возникновения аварийных ситуаций на сложных технологических объектах. Системы ПАЗ могут перевести систему в безопасное состояние, а так же уменьшить возможные отрицательные воздействия на здоровье человека, оборудование и окружающую среду.

Необходимость применения систем ПАЗ устанавливается «Общими правилами взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», утвержденных приказом Ростехнадзора №96 от 11.03.2013.

Модули серии SAFE соответствуют стандартам безопасности SIL3 и требованиям ГОСТ Р МЭК 61508-2012 (IEC 61508:2010), ISO 13849-1:2015, ГОСТ IEC 61326-3-2-2015 (IEC 61326-3-2:2008).

Параметры надежности важные для безопасности

Модуль Вероятность сбоя
в течение одного
часа		 Среднее время
безотказной
работы, ч		 Доля безопасно
устраняемых
неполадок, %		 Устойчивость
к аппаратным
отказам		 Время
реакции на
ошибку, мс
M401E (1oo2-A) < 2E-08 175200 99,00 1 100
TPPWR (1oo2-A) < 2E-08 175200 99,00 1 100
M445A (1oo2-A) < 8E-09 175200 99,00 1 100
TPAI (1oo2) < 3E-09 175200 99,00 1 100
M452D (1oo2-A) < 9E-09 175200 99,00 1 100
TPDI (1oo1) < 2E-09 175200 99,00 0 100
M451O (1oo2-A) < 8E-09 175200 99,00 1 100
TPDO (1oo1) 0,00 175200 100,00 0 100
CR IO (1oo1) < 2E-08 175200 99,00 0 100
CR M (1oo1) < 2E-08 175200 99,00 0 100

*1oo1 - архитектура один из одного (без резервирования)

  1oo2 - архитектура один из двух (дублированная система)



  • Описание
  • Модели
  • Документация

Особенности серии модулей SAFE:

Надежность:

  • самодиагностика аппаратного обеспечения;
  • безопасная связь с модулями ввода/вывода;
  • дублирование мастер - модулей;
  • дублирование модулей ввода/вывода;
  • система дублированного электропитания - имеет внешнее дублированное питание от двух независимых источников питания;
  • прекращение работы системы управления приводит установку в безопасное состояние;
  • дублированное подключение к сетям Ethernet через RJ45. Интерфейс 1000BASE-T 10/100/1000 Мбит/с применяется для подключения мастер - модуля к PC или сети Ethernet. Мастер-модуль имеет в наличие четыре канала Ethernet 1, Ethernet 2, Ethernet 3, Ethernet 4.

Гибкость конфигурации:

  • максимальное количество каркасов контроллера- 16;
  • максимальное количество модулей ввода/вывода в контроллере- 252 (126 осн. + 126 рез.);
  • «горячая» замена оборудования – возможность замены мастер - модуля или модулей ввода-вывода без необходимости отключения системы;
  • автоматическое распознавание оборудования – «автоподхват» нового оборудования без необходимости его предварительной прошивки;
  • механическое кодирование модулей и разъемов – защита от неправильной установки;
  • монтаж в стандартную стойку 19”;
  • монтаж терминальных панелей  на DIN рейку.

Условия работы

  • рабочая температура 0...+60 °C
  • температура хранения -40...+70 °C
  • степень защиты оболочки - IP20 (при установке в каркас)

Виды модулей SAFE:

  • каркасы CR M, CR IO - предназначены для сбора мастер - модулей и модулей ввода/вывода в систему. Каркас  CR M позволяет установить 2 мастер – модуля и набор модулей, каркас CR IO предназначен ля установки набора модулей ввода/вывода;
  • мастер-модуль M401E - является центральным вычислительным устройством системы TREI-5B-04 и предназначен для сбора информации с каналов ввода, программно-логической обработки полученной информации и выдачи управляющих воздействий в каналы вывода, а также для организации и поддержания различных коммуникационных протоколов при использовании устройств в сложных комплексах АСУТП;
  • модуль дискретного ввода M452D - модуль на  32 канала дискретного ввода с диагностикой линии, номинальное напряжение каналов =24В;
  • модуль дискретного вывода M451O – модуль на 32 канала дискретного вывода с диагностикой линии, номинальное напряжение каналов =24В;
  • модуль аналогового ввода тока M445A – модуль на 16 каналов аналогового ввода тока, предназначен для измерения  сигналов постоянного тока в диапазонах 0-20мА и 4-20 мА;
  • терминальная панель TPDI - панель для подключения внешних датчиков, выдачи питания в линию и передачи сигналов на M452D;
  • терминальная панель TPDO - панель дискретного вывода предназначена для подключения внешних цепей нагрузки, выполняет связующую роль между модулем M451O и нагрузкой;
  • терминальная панель TPAI - панель аналогового ввода, предназначена для подключения внешних датчиков, выдачи питания в линию и передачи сигналов в модуль M445A;
  • терминальная панель TPPWR - панель источника  питания, предназначена  для  питания  канальной  части модулей M452D, M445A и имеет на выходе 16 линий питания с токовым ограничителем;
  • кабели соединительные. Для соединения мастер-модулей M401E между собой через разъем Ethernet применяется кабель соединительный CUTP. Для  соединения  каркасов CR M, CR IO с  терминальными  панелями  через  разъемIDC-50  и терминальных панелей с модулями HART через разъемIDC-20 применяется кабель соединительный CIDC. Для соединения каркасов между собой по шине ST-BUS через соединительCSB-1 применяется кабель C401.

Руководство по эксплуатации предоставляется по запросу по адресу: info@trade-engeeniring.kz
