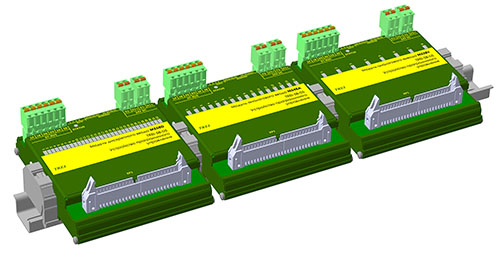

Серия модулей TREI-5B-05 STANDARD

Модули серии STANDARD предназначены для ввода/вывода сигналов различного вида (дискретных, аналоговых, импульсных и прочих) с помощью терминальных панелей, а также их передачи на управляющий мастер - модуль. В качестве мастер - модуля могут быть использованы следующие модели: M501E, М915E и М903E.

Применения терминальных панелей позволяет построить архитектуру системы по принципу «сигнал с датчика - терминальная панель – модуль – мастер-модуль». Данная архитектура позволяет локализовать неисправность канала на уровне терминальной панели, что не приведет к отказу модуля и мастер - модуля.

На базе контроллеров TREI-5B-05 STANDARD можно построить системы с многоуровневым резервированием аппаратных ресурсов, что позволяет разрабатывать системы автоматизации с различными требованиями к степени надежности и безопасности. Возможно:

резервирование мастер-модулей;
резервирование питания;
резервирование каналов связи.

К специальным функциям модулей серии STANDARD можно отнести:

возможность передачи временных меток каналов;
интеллектуальную защиту выходов;
диагностику линии на обрыв и короткое замыкание.

Описание
Модели
Документация

Особенности серии модулей TREI-5B-05 STANDARD:

монтаж на стандартную DIN-рейку;
гибкая структура контроллера;
интерфейс ST-BUS(N);
подключение сигналов через терминальные панели;
световая индикация на модулях по каждому каналу;
защита от превышения напряжения питания и перемены полярности;
возможность передачи временных меток каналов;
интеллектуальную защиту выходов;
диагностику линии на обрыв и короткое замыкание;
возможность построения резервированной архитектуры системы.

Серия модулей STANDARD включает в себя:

мастер модуль M501E;
модули дискретного ввода M558D, M558DR, M558DS;
модули дискретного вывода M558O, M558OS;
модуль аналогового ввода тока и напряжения M548A;
модуль аналогового вывода тока и напряжения M538V.

Руководство по эксплуатации предоставляется по запросу по адресу: info@trade-engeeniring.kz
