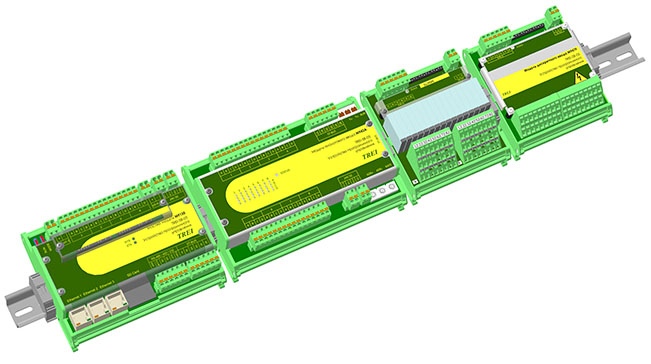

Серия модулей TREI-5B-05 M900, W900

Контроллеры TREI-5B-05 серии M900, W900 предназначены для измерения, контроля, регулирования, диагностики и управления производственными процессами, технологическими линиями и агрегатами малой, средней и высокой сложности.

Они позволяют осуществлять сбор и обработку аналоговых и дискретных информационных сигналов с первичных преобразователей и приборов в схемах автономного управления или в составе распределенной системы управления, а также для формировать и выдавать управляющие воздействия на объект управления.

Модули W900 предназначены для наращивания числа каналов и подключаются к модулям серии M900 по шине PT-BUS. Модуль расширения серии W900 не содержит в своем составе управляющий микропроцессор, предназначен для ввода/вывода сигналов различного вида (дискретных, аналоговых, импульсных и прочих).

На базе контроллеров TREI-5B-05 можно построить системы с многоуровневым резервированием аппаратных ресурсов, что позволяет разрабатывать системы автоматизации с различными требованиями к степени надежности и безопасности.

  • Описание
  • Модели
  • Документация

Особенности:

  • монтаж на стандартную DIN-рейку;
  • гибкая структура контроллера;
  • простая интеграция в качестве модулей расширения и интеллектуальных УСО в системы на базе контроллеров TREI-5B-04;
  • развитая система диагностики и сервиса;
  • полная библиотека алгоритмов управления и регулирования;
  • питание от +24В;
  • возможность  питания  от  двух  независимых  шин (резервирование  питания  непосредственно  в модулях);
  • параллельная шина PT-BUS, позволяющая наращивать число каналов ввода/вывода для модулей M900;
  • интерфейсы: Ethernet 10/100, Bluetooth, RS-485/232;
  • интерфейс ST-BUS;
  • последовательный обмен с удаленными модулями УСО, с возможностью дублирования, скорость до 2,5Мбод;
  • непосредственное подключение каналов ввода/вывода, в том числе и 220 АС;
  • 100% гальваническая развязка 1500В;
  • поддержка до 6000 физических каналов ввода-вывода;
  • температура окружающей среды от 0 до +60 С (опционально от-60 до 60 °С);
  • устройства устойчивы к электромагнитным помехам по ГОСТ CISPR 24, ГОСТ Р51317.6.5;
  • эмиссия гармонических составляющих тока УПУ«TREI-5B» соответствует классу А по ГОСТ 30804.3.2;
  • УПУ«TREI-5B» соответствуют требованиям ГОСТ 30804.3.3;
  • радиопомехи, излучаемые устройством, соответствуют классу Б по ГОСТ 30805.22.

В состав серия модулей M900, W900 входят следующие модели:

  • мастер-модуль M915E;
  • мастер-модуль M902E;
  • мастер-модуль M903E
  • мастер-модуль M912E;
  • модули M932С, W932C, M932С2;
  • модули дискретного ввода с изолированными каналами M943D, M943DR, W943D, M943D-S, W943D-S.;
  • модули дискретного ввода с каналами с общей точкой M954D, W954D;
  • модуль дискретного ввода M955D;
  • модули дискретного ввода с изолированными каналами M947D, M947F;
  • модуль дискретного ввода с каналами с общей точкой M957D;
  • модули дискретного вывода с изолированными каналами M941O, W941O, M943O, W943O, M943O-S, W943O-S, M933O-S, W933O-S;
  • модули дискретного вывода с каналами с общей точкой M951O, M952O, M954O,W951O, W952O, W954O;
  • модуль дискретного вывода с каналами с общей точкой M957O;
  • модули импульсного вывода с изолированными каналами M943G, W943G;
  • модули дискретного ввода/вывода с изолированными каналами M941B, W941B;
  • модули дискретного ввода/вывода с каналами с общей точкой M951B, M952B, M954B,W951B, W952B, W954B;
  • модуль дискретного ввода/вывода M955DO;
  • модули релейного вывода с изолированными каналами M941R1, W941R1;
  • модуль релейного вывода с изолированными каналами M947R;
  • модули аналогового ввода с изолированными каналами M931A, W931A;
  • модули аналогового ввода тока с изолированными каналами M942A, W942A;
  • модули аналогового ввода сопротивления и температуры по 3-х и 4-х проводной схеме M931T, W931T;
  • модули аналогового ввода тока с каналами с общей точкой M951A, W951A;
  • модули аналогового вывода тока с изолированными каналами M931V, W931V;
  • модуль аналогового ввода тока и сигналов по HART протоколу M941A;
  • модуль телеизмерений M971N;
  • модуль-регистратор аварийных событий M975J;
  • модуль коммуникационный M991S.

Руководство по эксплуатации предоставляется по запросу по адресу: info@trade-engeeniring.kz
